در پروژه های ساختمانی و عمرانی، یکی از عوامل کلیدی در طراحی سازه های بتنی، انتخاب و محاسبه دقیق میلگردهای تقویتی است. میلگرد، که در انواع مختلف و ابعاد گوناگون در بازار موجود است، نقش حیاتی در افزایش مقاومت کششی بتن ایفا می کند. بدون حضور میلگرد، بتن در برابر نیروهای کششی و برشی دچار ضعف خواهد بود و نمی تواند عملکرد سازه را تضمین کند. به همین دلیل، دانستن نحوه محاسبه سطح مقطع میلگرد یکی از پایه های مهم طراحی سازه های مقاوم و ایمن است.
محاسبه دقیق سطح مقطع میلگرد تنها به افزایش مقاومت مربوط نمی شود بلکه در بهینه سازی هزینه های پروژه نیز تاثیرگذار است. به عنوان مثال، در راهنمای جامع محاسبه میلگرد ساختمان چهارطبقه ، انتخاب صحیح قطر و تعداد میلگردها می تواند باعث صرفه جویی قابل توجهی در مصرف مصالح و کاهش هزینه اجرا شود. این محاسبات همچنین به مهندسان این امکان را می دهد که با در نظر گرفتن بارهای وارده، شرایط محیطی و طول عمر مفید سازه، طراحی بهینه تری ارائه دهند. در ادامه با ما همراه باشید.
محاسبه سطح مقطع میلگرد
محاسبه سطح مقطع میلگرد یکی از مراحل ابتدایی اما بسیار مهم در طراحی آرماتوربندی سازه های بتنی است. این محاسبه تعیین می کند که چه میزان فولاد تقویتی برای مقابله با نیروهای وارده بر یک عضو بتنی مورد نیاز است. منظور از سطح مقطع، مساحت دایره ای شکل میلگرد است که عمود بر طول آن در نظر گرفته می شود و برحسب میلی متر مربع (mm²) اندازه گیری می شود. برای میلگردهایی با مقطع دایره ای، سطح مقطع از طریق فرمول هندسی زیر به دست می آید:

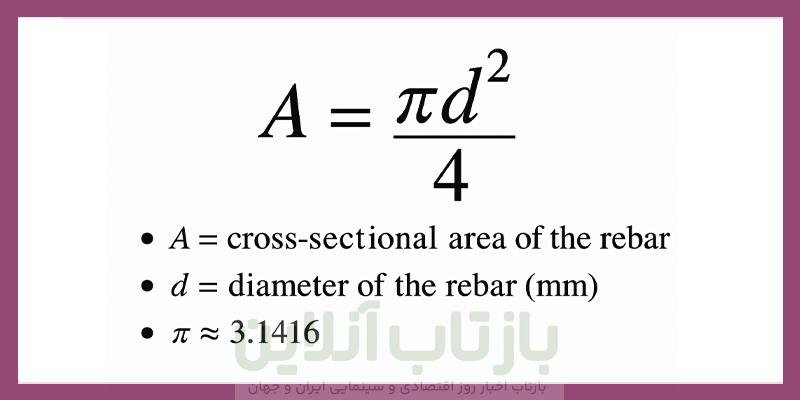

که در آن:
- A سطح مقطع میلگرد (mm²)
- d قطر میلگرد (mm)
- و عدد پی تقریبا برابر است با: 3.1416
سطح مقطع میلگرد چیست؟
سطح مقطع میلگرد (Steel Rebar Cross-Sectional Area) به مساحت مقطع دایره ای شکل آن اطلاق می شود که عمود بر محور طولی میلگرد قرار دارد. این پارامتر یکی از پایه ای ترین و مهم ترین ویژگی های مکانیکی میلگردهاست که در طراحی سازه های بتنی نقش تعیین کننده ای ایفا می کند. سطح مقطع میلگرد ارتباط مستقیم با توان تحمل آن در برابر نیروهای کششی و فشاری دارد. هرچه سطح مقطع بزرگ تر باشد، میلگرد قادر به تحمل نیروی بیشتری خواهد بود. این مساحت مبنای اصلی محاسبه ظرفیت باربری آرماتورها در طراحی سازه های بتنی است.
انواع سطح مقطع در شرایط مختلف
- میلگردهای ساده و آجدار: در محاسبه سطح مقطع، وجود آج ها تأثیری ندارد و فقط به قطر اسمی توجه می شود.
- میلگردهای غیر دایره ای (نادر): در موارد خاص صنعتی ممکن است میلگردهایی با مقطع مربع یا مستطیل استفاده شوند که در این صورت از فرمول های خاص هندسی متناسب با نوع مقطع استفاده می شود.
- سطح مقطع معادل: گاهی در طراحی، چند میلگرد با قطر کمتر به جای یک میلگرد با قطر بزرگ تر به کار می رود. در این حالت، از مجموع سطح مقطع میلگردهای کوچکتر استفاده می شود که به آن «سطح مقطع معادل» گفته می شود.
در مراحل طراحی، مهندس محاسب باید بداند چه مقدار فولاد تقویتی در یک ناحیه از سازه نیاز است. برای این منظور، بر اساس نیروهای وارده و نوع عضو سازه ای (تیر، ستون، فونداسیون، دیوار برشی و…) مقدار مورد نیاز سطح مقطع فولاد محاسبه می شود و سپس این مقدار به تعداد و قطر میلگردهای مناسب تبدیل می شود.
تفاوت بین قطر اسمی و واقعی میلگرد
در صنعت میلگرد، قطر اسمی معیار اصلی است، اما ممکن است قطر واقعی اندکی متفاوت باشد. این تفاوت به دلیل تلرانس های تولید بوده و معمولاً در استانداردهای تولیدکنندگان لحاظ می شود. برای محاسبات مهندسی، همیشه از قطر اسمی استفاده می شود.
استانداردها و جدول های مرجع
برای سهولت کار، جدول هایی در استانداردهای مهندسی موجود است که سطح مقطع میلگردها را بر اساس قطرهای استاندارد مشخص کرده اند. این جداول در آیین نامه هایی مانند مبحث 9 مقررات ملی ساختمان ایران یا ACI 318 مورد استفاده قرار می گیرند و در ادامه مقاله نیز یک نمونه از این جدول ارائه شده است.
چرا محاسبه دقیق سطح مقطع میلگرد اهمیت دارد؟
محاسبه دقیق سطح مقطع میلگرد نه تنها یک الزام فنی، بلکه یکی از عوامل کلیدی برای تضمین ایمنی، دوام، و بهینه سازی اقتصادی در پروژه های ساختمانی و عمرانی محسوب می شود. میلگردها به عنوان عنصر تقویتی در بتن نقش ایفا می کنند و کم ترین خطا در مقدار یا توزیع آن ها می تواند منجر به آسیب های جدی و حتی فاجعه های سازه ای شود. دلایل اهمیت این محاسبه در ادامه آمده است:
نقش میلگرد در تحمل نیروها (کششی و برشی)
بتن به طور ذاتی مقاومتی بسیار بالا در برابر نیروهای فشاری دارد، اما در مقابل نیروهای کششی بسیار ضعیف عمل می کند. به همین دلیل، در سازه های بتنی از میلگرد به عنوان مکملی برای تحمل این نیروها استفاده می شود. زمانی که نیروی کششی یا خمشی به عضوی مانند تیر یا دال وارد می شود، میلگردی که در قسمت کششی مقطع قرار گرفته، وظیفه ی تحمل این نیرو را به عهده دارد و از ایجاد ترک های عمیق و ناایمن جلوگیری می کند. اگر سطح مقطع میلگرد به درستی محاسبه نشده باشد، میلگرد نمی تواند به اندازه کافی نیرو جذب کند و عملکرد سازه به شدت تضعیف خواهد شد.
نیروهای برشی نیز از جمله نیروهایی هستند که در نقاط اتصال، محل تغییر مقطع یا نزدیک به تکیه گاه ها به وجود می آیند. در این نواحی، آرماتورهای برشی (خاموت ها یا آرماتورهای عرضی) وظیفه کنترل ترک ها و جلوگیری از گسیختگی ترد بتن را دارند. محاسبه صحیح سطح مقطع این نوع میلگردها به سازه کمک می کند تا بتواند در برابر نیروهای جانبی مانند زلزله یا بار باد مقاومت کند و رفتار شکننده نداشته باشد. از این رو، در طراحی اصولی سازه، توجه به ظرفیت کششی و برشی میلگرد با سطح مقطع مناسب از الزامات اساسی است.
جلوگیری از ترک خوردگی و افزایش دوام سازه
یکی از مهم ترین عوامل ایجاد ترک در بتن، تمرکز تنش در نواحی خاص به دلیل طراحی نادرست یا ناکافی بودن میلگرد است. اگر میلگرد به طور یکنواخت و با سطح مقطع صحیح در مقطع بتنی توزیع نشده باشد، تنش های کششی به جای پخش شدن در کل عضو، بر روی نقاط خاصی متمرکز می شوند. این تمرکز تنش منجر به بروز ترک های مویی در ابتدا و ترک های بازتر و عمیق تر در ادامه عمر سازه خواهد شد. محاسبه دقیق سطح مقطع میلگرد به مهندس امکان می دهد تا توزیع متعادل تنش ها را در نظر بگیرد و به این ترتیب، از آغاز فرایند ترک خوردگی جلوگیری کند.
افزایش دوام سازه ارتباط مستقیمی با عملکرد بلندمدت میلگرد در برابر عوامل محیطی مانند رطوبت، خوردگی، انجماد و ذوب دارد. اگر میلگرد به اندازه کافی در بتن جاسازی نشده باشد یا سطح مقطع آن کم باشد، زنگ زدگی زودهنگام آن، چسبندگی میان بتن و فولاد را کاهش داده و در نهایت منجر به ضعف سازه ای می شود. طراحی دقیق با در نظر گرفتن سطح مقطع بهینه میلگرد باعث می شود پوشش بتن کافی بر روی آرماتور ایجاد شود و در نتیجه سازه در برابر عوامل مخرب محیطی مقاوم تر گردد.
اهمیت ایمنی و پایداری سازه
یکی از اصول بنیادین در طراحی هر سازه، ایمنی است. بدون وجود محاسبات دقیق برای میزان و نحوه استفاده از میلگرد، امکان اطمینان از ایمنی سازه وجود ندارد. اگر سطح مقطع میلگرد کمتر از حد نیاز محاسبه شده باشد، تحت بارهای بهره برداری یا بارهای ویژه مانند زلزله، امکان فروپاشی سازه به وجود می آید. از سوی دیگر، در شرایطی که سطح مقطع بیش از نیاز طراحی شود، ممکن است سازه ایمن به نظر برسد، اما مشکلاتی مانند شکنندگی موضعی، تراکم زیاد آرماتور و عدم نفوذ بتن در قالب پیش بیاید که در نهایت خود باعث کاهش ایمنی می شود.
پایداری سازه در طول عمر مفید آن نیازمند تعادل بین مقاومت، شکل پذیری و دوام مصالح است. میلگرد نقش کلیدی در ایجاد این تعادل ایفا می کند. با محاسبه دقیق سطح مقطع میلگرد، مهندسین می توانند رفتار سازه را در برابر انواع بارگذاری ها، نشست ها، تغییرات دمایی و حتی ضربه های ناگهانی پیش بینی و کنترل کنند. پایداری یک سازه، تنها در زمان بهره برداری نیست بلکه در هنگام حوادث نیز باید تضمین شود؛ و این موضوع بدون طراحی دقیق میلگرد ممکن نخواهد بود.
بهینه سازی مصرف مصالح و هزینه ها
فولاد به عنوان یک ماده پرهزینه در سازه های بتنی باید به صورت هوشمندانه استفاده شود. محاسبه دقیق سطح مقطع میلگرد این امکان را فراهم می کند که بدون مصرف بیش از حد فولاد، سازه ای مقاوم و ایمن ساخته شود. در پروژه هایی که حجم مصرف میلگرد بالا است (مانند برج های مسکونی، پل ها، تونل ها)، حتی چند درصد صرفه جویی در استفاده از میلگرد، می تواند به کاهش چشمگیر در هزینه های کلی پروژه منجر شود. بهینه سازی همچنین از دید زمان اجرا نیز مفید است، زیرا کاهش تراکم آرماتورها، سرعت نصب و بتن ریزی را افزایش می دهد.
از سوی دیگر، در طراحی هایی که سطح مقطع میلگرد به درستی محاسبه نشده و بیش از نیاز در نظر گرفته شده باشد، هزینه پروژه افزایش یافته و ممکن است حتی مشکلات اجرایی نیز ایجاد شود. قالب گیری سخت تر، امکان ایجاد حفره های هوایی در بتن، و نیاز به نیروی کار بیشتر برای آرماتوربندی از جمله این مشکلات هستند. بنابراین، طراحی سطح مقطع مناسب میلگرد نه تنها به بهره وری اقتصادی منجر می شود، بلکه فرآیند ساخت را ساده تر، سریع تر و ایمن تر می کند.
مراحل محاسبه سطع مقطع میلگرد
محاسبه سطح مقطع میلگرد از جمله مراحل کلیدی در طراحی سازه های بتنی است. این فرآیند شامل چند گام متوالی است که از تحلیل نیروها آغاز می شود و به انتخاب نوع و تعداد میلگرد ختم می گردد. در ادامه، هر مرحله را به طور کامل و تفصیلی شرح می دهیم:
شناسایی عضو بتنی و موقعیت آرماتورها
در اولین گام، مهندس محاسب باید مشخص کند که میلگردها در کدام عضو سازه ای قرار می گیرند؛ مانند تیر، ستون، دال یا فونداسیون. هریک از این اجزا رفتار متفاوتی دارند و نیازمند طراحی خاص خود هستند. همچنین باید تعیین شود که میلگردها در کدام ناحیه مقطع عضو قرار می گیرند؛ آیا در بخش کششی هستند؟ یا برای تحمل برش به کار می روند؟ این شناسایی کمک می کند تا طراح بتواند درک درستی از نیروهای وارد بر عضو داشته باشد و از ابتدا به سمت راهکار مناسب حرکت کند.
تحلیل نیروهای وارده بر عضو سازه ای
در این مرحله، مهندس با کمک نرم افزارهای مهندسی یا روش های دستی، تمامی نیروهایی که بر عضو مورد نظر وارد می شوند را تحلیل می کند. این نیروها می توانند شامل وزن خود سازه (بار مرده)، وزن متغیر ساکنین یا وسایل (بار زنده)، زلزله، باد یا فشارهای جانبی باشند. هدف از این مرحله، درک دقیق رفتار عضو بتنی در برابر بارهای وارده و تعیین نوع و شدت نیروهایی است که میلگرد باید تحمل کند.
تعیین مقدار میلگرد مورد نیاز برای تحمل نیروها
پس از شناخت نیروها، طراح محاسبه می کند که چه مقدار میلگرد برای مقابله با آن نیروها در مقطع نیاز است. این مقدار به صورت سطح مقطع کلی فولاد بیان می شود، مثلاً گفته می شود که در یک تیر خاص به ۸۰۰ میلی متر مربع میلگرد نیاز است. این مرحله یکی از حساس ترین بخش های طراحی است، چراکه هم ایمنی و هم صرفه جویی در مصرف مصالح به آن بستگی دارد. اگر مقدار میلگرد کمتر از حد نیاز باشد، سازه ضعیف خواهد بود و اگر بیش از حد باشد، مشکلات اجرایی و اقتصادی ایجاد می شود.
انتخاب سایز استاندارد میلگرد
در این مرحله، طراح باید از بین میلگردهای استاندارد موجود در بازار، سایزی را انتخاب کند که با نیاز پروژه همخوانی دارد. معمولاً میلگردها در سایزهای متداول مانند ۸، ۱۰، ۱۲، ۱۴، ۱۶، ۱۸ و ۲۰ میلی متر استفاده می شوند. انتخاب سایز مناسب باید بر اساس معیارهایی مانند فضای در دسترس برای آرماتوربندی، امکان اجرای راحت تر، چسبندگی به بتن و شرایط اقتصادی انجام شود. گاهی ممکن است به جای استفاده از یک میلگرد قطور، چند میلگرد باریک تر و قابل انعطاف تر انتخاب شوند تا اجرا تسهیل شود.
محاسبه تعداد میلگرد مورد نیاز
در این گام، مهندس بررسی می کند که با توجه به سطح مقطع مورد نیاز و سایز میلگرد انتخاب شده، به چند عدد میلگرد برای هر عضو سازه ای نیاز است. مثلاً اگر مشخص شده باشد که به ۹۰۰ میلی متر مربع میلگرد نیاز داریم و میلگرد انتخاب شده دارای سطح مقطع حدود ۱۱۳ میلی متر مربع است، در نتیجه ۸ میلگرد برای پوشش کامل نیاز خواهیم داشت. این مرحله همچنین شامل تعیین فواصل مناسب بین میلگردها است تا از تجمع بیش از حد یا پراکندگی نامناسب جلوگیری شود.
بررسی محدودیت های اجرایی و آیین نامه ای
پس از تعیین نوع و تعداد میلگردها، طرح باید با الزامات آیین نامه ای و محدودیت های اجرایی مقایسه شود. مثلاً باید بررسی شود که آیا فاصله بین میلگردها مطابق استاندارد است، آیا امکان بتن ریزی صحیح بین آن ها وجود دارد، و آیا پوشش بتن (کاور) به درستی لحاظ شده است. در برخی موارد، ممکن است نیاز باشد که سایز یا تعداد میلگرد تغییر کند تا با شرایط واقعی پروژه هماهنگ شود. این مرحله تضمین می کند که طراحی صرفاً تئوری نباشد، بلکه در عمل نیز قابل اجرا باشد.
تهیه نقشه های اجرایی و دستورالعمل آرماتوربندی
در نهایت، محاسبات انجام شده باید به نقشه های دقیق و قابل فهم برای اجرا تبدیل شوند. این نقشه ها شامل محل دقیق قرارگیری میلگردها، اندازه ها، طول مهاری، خم کاری، تعداد، فاصله بین میلگردها و نوع کاور بتنی هستند. نقشه های اجرایی به تیم های کارگاهی و ناظر کمک می کنند تا فرآیند آرماتوربندی را دقیق، سریع و مطابق استاندارد انجام دهند. کوچک ترین اشتباه در این مرحله ممکن است به اجرای نادرست و کاهش ایمنی سازه منجر شود.
این مراحل به صورت زنجیروار به یکدیگر وابسته اند و انجام دقیق هر مرحله، کیفیت و ایمنی سازه نهایی را تضمین می کند. اگر تمایل داشته باشید، می توانم نمودار مراحل یا نمونه ای عددی برای یک تیر یا ستون بتنی نیز تهیه کنم تا فرآیند بهتر در ذهن نقش ببندد.
نقش میلگرد در سازه های بتنی
میلگرد (آرماتور) یکی از اجزای کلیدی در سازه های بتنی است که بدون آن، مقاومت کششی بتن به شدت کاهش می یابد. بتن به صورت ذاتی دارای مقاومت بالایی در برابر فشار است، اما در برابر کشش، برش و پیچش بسیار ضعیف عمل می کند. به همین دلیل، برای جبران این ضعف، از میلگرد درون بتن استفاده می شود تا سازه ای ترکیبی (بتن مسلح) با عملکرد مقاوم و پایدار حاصل گردد. نقش میلگرد تنها به تحمل کشش محدود نمی شود؛ بلکه مجموعه ای از وظایف سازه ای و عملکردی را در سازه ایفا می کند.
۱. تحمل نیروهای کششی
مهم ترین و اصلی ترین دلیل استفاده از میلگرد در بتن، تقویت آن در برابر نیروهای کششی است. بتن تحت بارگذاری های مختلف، مخصوصاً خمشی (مانند تیرها و دال ها)، در بخشی از مقطع دچار کشش می شود. اگر بتن به تنهایی در این ناحیه عمل کند، به سرعت ترک برداشته و دچار شکست می شود. میلگرد در بخش کششی قرار می گیرد تا این نیروها را تحمل کرده و تنش کششی را از بتن بردارد. این مشارکت میلگرد در تحمل تنش های کششی، اساس طراحی سازه های بتنی مدرن است.
۲. کنترل و محدود کردن ترک خوردگی
ترک های سطحی و عمقی در بتن به دلیل تغییرات دما، انقباض و بارگذاری های مکرر ایجاد می شوند. میلگرد در ساختار داخلی بتن به عنوان یک شبکه مهارکننده عمل کرده و این ترک ها را کنترل می کند. گرچه ترک خوردگی در بتن اجتناب ناپذیر است، ولی توزیع یکنواخت میلگرد باعث می شود ترک ها باریک تر و در فاصله های منظم تر باشند، که از دیدگاه سازه ای و دوام، قابل قبول و بی خطر محسوب می شوند. همچنین میلگرد با مقاومت مکانیکی بالا، از گسترش ترک ها به نقاط بحرانی سازه جلوگیری می کند.
۳. افزایش شکل پذیری سازه
شکل پذیری (Ductility) توانایی یک سازه برای تغییر شکل قبل از شکست است. بتن بدون میلگرد، ترد (Brittle) است و بدون هشدار قبلی می شکند. اما با اضافه شدن میلگرد، بتن مسلح توانایی تغییر شکل پلاستیک را پیدا می کند. این ویژگی در هنگام وقوع زلزله یا بارگذاری های غیرمنتظره بسیار مهم است، زیرا سازه زمان بیشتری برای هشدار دادن و تخلیه احتمالی فراهم می آورد. بنابراین میلگرد نقش حیاتی در بهبود رفتار شکل پذیر سازه و کاهش خطر شکست ناگهانی ایفا می کند.
۴. انتقال تنش بین بخش های مختلف سازه
در محل های اتصال بین اعضای سازه ای مانند ستون و تیر، تیر و دال، یا دیوار و فونداسیون، تنش هایی ایجاد می شود که باید به صورت پیوسته و ایمن منتقل شوند. میلگرد با پیوستگی مناسب در بتن، امکان انتقال این تنش ها را فراهم می کند. به بیان دیگر، میلگردها به عنوان پل ارتباطی بین اعضا عمل می کنند و ساختار یکپارچه و همگنی را در کل سازه به وجود می آورند. بدون وجود میلگرد یا در صورت طراحی نادرست آن، تنش ها ممکن است متمرکز شده و باعث ترک یا گسیختگی موضعی شوند.
۵. مقاومت در برابر نیروهای برشی و پیچشی
در نقاطی از سازه که نیروهای برشی یا پیچشی (Torsion) وجود دارند، مانند ناحیه نزدیک به تکیه گاه ها یا محل تغییر مقطع، بتن به تنهایی نمی تواند مقاومت کافی ارائه دهد. میلگردهای خاصی مانند خاموت ها یا آرماتورهای مورب برای تحمل این نوع نیروها طراحی می شوند. خاموت ها دور میلگردهای اصلی پیچیده می شوند و با نگه داشتن آن ها در جای خود و مقاومت در برابر گسیختگی برشی، سازه را در برابر نیروهای ناگهانی ایمن می کنند. در سازه هایی مانند پل ها یا پله های بتنی، این نقش میلگرد بسیار برجسته تر می شود.
۶. افزایش دوام سازه در برابر عوامل محیطی
میلگرد به صورت غیرمستقیم در دوام سازه نیز نقش دارد. با کاهش ترک خوردگی و افزایش یکپارچگی بتن، از نفوذ رطوبت و مواد خورنده به درون بتن جلوگیری می شود. همچنین برخی از میلگردها دارای پوشش ضد خوردگی (گالوانیزه یا اپوکسی) هستند که در مناطق با رطوبت بالا یا تماس با مواد شیمیایی، عمر مفید سازه را افزایش می دهند. طراحی مناسب آرماتورها و تأمین پوشش بتنی کافی، در جلوگیری از زنگ زدگی و فرسودگی آرماتور بسیار مؤثر است.
۷. پایداری کلی و عملکرد لرزه ای بهتر
در سازه های مقاوم در برابر زلزله، نقش میلگرد فراتر از تحمل تنش هاست. میلگرد در این شرایط با جذب انرژی زلزله، جلوگیری از گسیختگی ناگهانی و حفظ انسجام سازه در طی لرزش های پی درپی، عملکردی بسیار کلیدی دارد. طراحی صحیح میلگردها در المان های حساس مانند ستون ها و دیوارهای برشی، تفاوت بین یک سازه مقاوم و یک سازه فروپاشی شونده را تعیین می کند.
میلگرد در سازه های بتنی صرفاً یک ماده تقویتی نیست، بلکه عنصر اساسی در ایجاد مقاومت، انعطاف پذیری، پایداری و دوام سازه محسوب می شود. بدون میلگرد، بتن فقط برای سازه های غیرسازه ای یا کم بار مناسب خواهد بود. حضور آگاهانه و طراحی دقیق میلگرد در هر عضو بتنی، تضمین کننده سلامت فنی و ایمنی آن در برابر بارهای پیش بینی شده و حوادث غیرمنتظره است.
معادل سازی میلگرد
معادل سازی میلگرد به فرآیندی گفته می شود که طی آن، چند میلگرد با قطرهای کوچکتر به جای یک یا چند میلگرد با قطر بزرگ تر، به نحوی انتخاب و جایگزین می شوند که سطح مقطع کل آن ها معادل یا نزدیک به سطح مقطع اولیه باشد. این روش به ویژه در طراحی های اجرایی، بهینه سازی اقتصادی یا زمانی که محدودیت های خاصی در پروژه وجود دارد، بسیار کاربرد دارد.
معادل سازی میلگرد به فرآیندی گفته می شود که طی آن، چند میلگرد با قطرهای کوچکتر به جای یک یا چند میلگرد با قطر بزرگ تر، به نحوی انتخاب و جایگزین می شوند که سطح مقطع کل آن ها معادل یا نزدیک به سطح مقطع اولیه باشد. این روش به ویژه در طراحی های اجرایی، بهینه سازی اقتصادی یا زمانی که محدودیت های خاصی در پروژه وجود دارد، بسیار کاربرد دارد.
چرا معادل سازی میلگرد انجام می شود؟
دلایل مختلفی وجود دارد که مهندس طراح یا ناظر پروژه ممکن است تصمیم به انجام معادل سازی بگیرد. اولین و مهم ترین دلیل، سهولت تأمین میلگرد در بازار است. ممکن است میلگرد با قطر خاصی که در طراحی آمده، در زمان اجرا موجود نباشد یا قیمت بالایی داشته باشد. در چنین شرایطی، معادل سازی امکان استفاده از میلگردهای متداول تر را فراهم می کند، بدون آن که به ساختار سازه آسیب وارد شود.
دلیل دیگر مربوط به محدودیت های اجرایی است. در برخی موارد، استفاده از میلگردهای با قطر بالا در مقاطع کوچک یا فشرده، باعث افزایش تراکم آرماتور و دشواری بتن ریزی می شود. با معادل سازی و استفاده از میلگردهای باریک تر و تعداد بیشتر، فاصله بین میلگردها افزایش می یابد و کیفیت بتن ریزی و لرزش بتن بهبود می یابد. این مسئله به ویژه در تیرها، ستون های باریک یا نواحی پرتراکم بسیار اهمیت دارد.
مزایای انجام معادل سازی
معادل سازی میلگرد، اگر به درستی و بر اساس اصول مهندسی انجام شود، دارای چندین مزیت مهم است. اولین مزیت، انعطاف پذیری در اجرا است. پیمانکار یا مجری می تواند با توجه به شرایط پروژه و مصالح موجود، آرماتورهایی را انتخاب کند که اجرای آن آسان تر و سریع تر باشد. این موضوع در پروژه های بزرگ یا زمان بندی های فشرده، تأثیر قابل توجهی بر بهره وری دارد.
مزیت دیگر، کاهش هزینه ها در برخی شرایط است. به عنوان مثال، ممکن است استفاده از دو میلگرد ۱۸ میلی متری، ارزان تر از یک میلگرد ۲۸ میلی متری باشد، حتی اگر سطح مقطع آن ها برابر یا بسیار نزدیک به هم باشد. همچنین برخی میلگردها به دلیل تقاضای بالا، قیمت کمتری در بازار دارند و جایگزینی آن ها می تواند از نظر اقتصادی به صرفه تر باشد.
نکات مهم در معادل سازی
در معادل سازی باید حتماً به آیین نامه های سازه ای و محدودیت های طراحی توجه شود. این طور نیست که صرفاً با برابر بودن سطح مقطع، بتوان هر نوع میلگردی را جایگزین کرد. مواردی مثل فاصله بین میلگردها، حداقل تعداد مجاز، طول مهاری، و اثر بر مقاومت برشی یا چسبندگی بتن نیز باید در نظر گرفته شود. بنابراین، هرگونه معادل سازی باید توسط مهندس طراح یا ناظر تایید شده و به نقشه های اجرایی اعمال شود.
جدول سطح مقطع میلگرد
در طراحی و اجرای سازه های بتنی، استفاده از جدول سطح مقطع میلگرد به عنوان یک ابزار ضروری و مرجع سریع برای مهندسین طراح، ناظران و مجریان پروژه مطرح است. این جدول، سطح مقطع میلگردها را بر اساس قطر اسمی آن ها نشان می دهد و به کاربران این امکان را می دهد تا به سرعت بتوانند مقدار فولاد مورد نیاز برای طراحی یا معادل سازی میلگردها را محاسبه کنند.
این جدول به ویژه در هنگام تعیین تعداد میلگرد مورد نیاز در مقطع، مقایسه بین میلگردهای مختلف برای جایگزینی، و هنگام بررسی اجرای دقیق نقشه های آرماتوربندی کاربرد دارد. همچنین برای معادل سازی میلگردها یا بررسی مقدار میلگرد در فاز نظارتی و کنترل کیفی نیز مرجع مناسبی است.
| قطر میلگرد (میلی متر) | سطح مقطع (میلی متر مربع) |
| 6 | 28.27 |
| 8 | 50.27 |
| 10 | 78.54 |
| 12 | 113.1 |
| 14 | 153.94 |
| 16 | 201.06 |
| 18 | 254.47 |
| 20 | 314.16 |
| 22 | 380.13 |
| 25 | 490.87 |
| 28 | 615.75 |
| 32 | 804.25 |
| 36 | 1017.88 |
| 40 | 1256.64 |
این مقادیر معمولاً بر اساس استانداردهای ملی ایران یا آیین نامه های بین المللی (نظیر (ASTM ACI تعیین شده اند. هنگام استفاده از این جدول باید دقت داشت که قطر میلگرد به صورت اسمی بیان می شود و سطح مقطع آن مطابق فرمول ریاضی دایره (πd²/4) محاسبه شده است.
فرمول محاسبه سطح مقطع معادل میلگرد
سطح مقطع معادل میلگرد به معنای مقدار کل فولاد تقویتی است که چند میلگرد در مجموع ارائه می دهند، به گونه ای که معادل با سطح مقطع مورد نیاز یا سطح مقطع یک میلگرد دیگر با سایز متفاوت باشد. این مفهوم زمانی مطرح می شود که قصد داریم میلگردی را با یک یا چند میلگرد دیگر جایگزین کنیم، بدون اینکه عملکرد سازه ای عضو تحت تاثیر منفی قرار گیرد.
در اصل، هدف از معادل سازی این است که با حفظ مجموع سطح مقطع فولاد، گزینه ای مناسب تر از نظر اجرا، موجودی بازار، وزن، یا قیمت انتخاب کنیم.
چرا این محاسبه مهم است؟
گاهی در کارگاه یا پروژه، سایز خاصی از میلگرد در دسترس نیست یا اجرای آن با مشکلاتی مثل تراکم بیش از حد آرماتور یا بتن ریزی دشوار روبرو می شود. در چنین شرایطی، مهندس اجرا یا ناظر می تواند پیشنهاد کند که به جای میلگرد اصلی، چند میلگرد با قطر کوچکتر استفاده شود. برای اینکه این جایگزینی علمی و ایمن باشد، باید از نظر مقدار فولاد (یعنی سطح مقطع) معادل یکدیگر باشند.
به عنوان نمونه:
فرض کنید میلگرد طراحی شده قطر 25 است. اما در کارگاه تنها میلگرد 16 موجود است. حالا باید بررسی کنیم که چند میلگرد 16 نیاز داریم تا همان مقدار فولاد را تأمین کنیم که میلگرد 25 فراهم می کرده است.
نحوه محاسبه
برای این کار، ابتدا سطح مقطع میلگرد اصلی (مثلاً قطر 25) را از جدول یا فرمول استخراج می کنیم. سپس، سطح مقطع میلگرد جایگزین (مثلاً قطر 16) را نیز می گیریم. نهایتاً، مقدار میلگرد جایگزین مورد نیاز = سطح مقطع میلگرد اصلی ÷ سطح مقطع میلگرد جایگزین خواهد بود.
اگر خروجی این تقسیم، عددی غیرصحیح باشد، باید آن را به عدد صحیح بالا گرد کنید، زیرا استفاده از تعداد کمتر از نیاز، سازه را در معرض ضعف قرار می دهد.
مزایای استفاده از سطح مقطع معادل
- انعطاف در اجرا: می توان به راحتی در شرایط کارگاهی از میلگردهای موجود استفاده کرد.
- صرفه جویی اقتصادی: گاهی چند میلگرد نازک تر، ارزان تر از یک میلگرد ضخیم هستند.
- کاهش تراکم آرماتور: با توزیع مناسب میلگردهای جایگزین، می توان از انباشت آرماتور در یک ناحیه جلوگیری کرد.
- سهولت بتن ریزی: میلگردهای نازک تر فضای بهتری برای نفوذ و تراکم بتن ایجاد می کنند.
- سازگاری با تغییرات طراحی: در پروژه های بازطراحی شده یا تعمیراتی، معادل سازی راهکار کاربردی تری است.
نکات مهم هنگام معادل سازی
- فقط به مساوی بودن سطح مقطع اکتفا نکنید. بررسی شود که حداکثر فاصله مجاز بین میلگردها، طول مهاری، کاور بتن و شکل پذیری نیز رعایت شده است.
- استفاده بیش از حد از میلگردهای نازک ممکن است باعث افزایش حجم جوش یا اورلپ در وصله ها شود.
- در مناطق زلزله خیز یا در اجزای بحرانی سازه (مثل ستون یا دیوار برشی)، معادل سازی باید با تایید طراح سازه صورت گیرد.
- وزن نهایی فولاد، رفتار خمشی و اثر بر ضریب اطمینان نیز باید در نظر گرفته شوند.
جمع بندی
محاسبه دقیق سطح مقطع میلگرد در پروژه های بتنی یکی از ارکان اصلی طراحی سازه ای ایمن، مقاوم و مقرون به صرفه است. این محاسبه تعیین می کند که چه مقدار فولاد تقویتی در هر عضو سازه ای لازم است تا بتن بتواند نیروهای کششی، برشی و پیچشی را به درستی تحمل کند. با استفاده از جداول استاندارد، تحلیل نیروهای وارده، و در نظر گرفتن شرایط اجرایی، مهندسان می توانند نوع و تعداد میلگرد مناسب را انتخاب کنند و در صورت لزوم، از روش معادل سازی برای جایگزینی سایزهای مختلف استفاده کنند.
اهمیت این موضوع فقط به مقاومت محدود نمی شود؛ بلکه در کنترل ترک ها، افزایش دوام، پایداری لرزه ای، کاهش هزینه ها و اجرای بهتر نیز نقش مؤثر دارد. استفاده از میلگرد با سطح مقطع نامناسب، چه کمتر از نیاز و چه بیشتر، می تواند باعث ضعف سازه یا افزایش بی مورد هزینه و مشکلات اجرایی شود. بنابراین، محاسبه سطح مقطع میلگرد نه یک انتخاب، بلکه یک الزام فنی برای تضمین عملکرد سازه های بتنی است.
سوالات متداول
1. سطح مقطع میلگرد چیست؟
سطح مقطع میلگرد مساحت مقطع دایره ای آن است که عمود بر طول میلگرد در نظر گرفته می شود و نقش تعیین کننده ای در تحمل نیروهای وارده دارد.
2. چرا محاسبه سطح مقطع میلگرد مهم است؟
چون تعیین می کند چه میزان فولاد برای مقابله با نیروهای کششی و برشی نیاز است و مستقیماً بر ایمنی، دوام و هزینه های پروژه اثر می گذارد.
3. سطح مقطع میلگرد چگونه محاسبه می شود؟
با استفاده از قطر اسمی میلگرد و فرمول هندسی دایره (π×d²÷4)، سطح مقطع بر حسب میلی متر مربع به دست می آید.
4. جدول سطح مقطع میلگرد چه کاربردی دارد؟
برای محاسبه سریع سطح فولاد، انتخاب تعداد میلگردها، معادل سازی و کنترل اجرایی در پروژه ها بسیار مفید و ضروری است.
5. چه زمانی معادل سازی میلگرد انجام می شود؟
زمانی که میلگرد طراحی شده در دسترس نباشد یا به دلایل اجرایی و اقتصادی نیاز به جایگزینی آن با میلگردهای دیگر وجود داشته باشد.
6. آیا معادل سازی فقط با تساوی سطح مقطع مجاز است؟
خیر، علاوه بر سطح مقطع، باید مواردی مثل فاصله مجاز، طول مهاری و چسبندگی بتن نیز بررسی شود.
7. اگر سطح مقطع میلگرد کم تر از نیاز باشد چه می شود؟
سازه دچار ضعف می شود، احتمال ترک خوردگی، شکست یا فروپاشی در برابر بارهای وارده افزایش می یابد.
8. آیا زیاد بودن سطح مقطع میلگرد مشکلی ایجاد می کند؟
بله، باعث افزایش هزینه، تراکم زیاد آرماتور و دشواری در بتن ریزی می شود و ممکن است کیفیت سازه را کاهش دهد.
